EDM cu tăiere cu sârmă unică OL3545FS este proiectat pentru piese conductoare mici-și{-de prelucrare care necesită o precizie de tăiere îmbunătățită și performanță stabilă de prelucrare. Dispune de o masă de lucru de 420 × 710 mm, cursă X/Y de 350 × 450 mm, cursă U/V de 60 × 60 mm și suportă piese de până la 500 mm grosime și 300 kg în greutate. Cu o precizie de poziționare de ± 0,02 mm, o precizie de poziționare repetată de ± 0,004 mm și o rugozitate optimă a suprafeței de 2,0 μm, OL3545FS este potrivit pentru matrițe de precizie, scule și aplicații generale de tăiere prin electroeroziune cu sârmă.
| Specificatii mecanice | OL3545FS | |
| Dimensiunea mesei de lucru | 420*710mm | |
| Cursarea axei X/Y | 350*450mm | |
| Deplasarea axei U/V | 60*60mm | |
| Cursarea axei Z | 460 mm | |
| Grosimea max.piesei de prelucrat | 500 mm | |
| Max. greutatea piesei de prelucrat | 300 kg | |
| Greutatea corpului mașinii | 1200 kg | |
| Suprafața corpului mașinii | 1500×1100×1850mm | |
| Parametrul tehnic | ||
| Max. unghi de conicitate/ grosime | ±6 grade / ±15 grade /±30 grade /80mm | |
| Max. viteza de prelucrare | 150 mm²/min | |
| Max. viteza de alimentare a firului | 1 ~ 11,4 m/sec (frecvență reglabilă) | |
| Precizia poziționării | ±0,02 mm | |
| Precizie repetată a poziționării | ±0,004 mm | |
| Precizie optimă de prelucrare | ±0,006 mm | |
| Rugozitate optimă a suprafeței | 2.0μm | |
| Diametrul firului de molibden | 0,10~0,25 mm | |
| Alimentare electrică | 3 faze/380V/50Hz | |
| Consumul de energie | 3kVA | |
| Configurație standard | ||
| Legătura axelor | Axa XYUV simultană | |
| Tip șină de ghidare | șină întărită în formă de V- | |
| Modul de conducere a axei XY | Motor pas cu pas | |
| Sistem central de lubrifiere | manual / automat | |
| Capacitate rezervor dielectric | 40 L | |

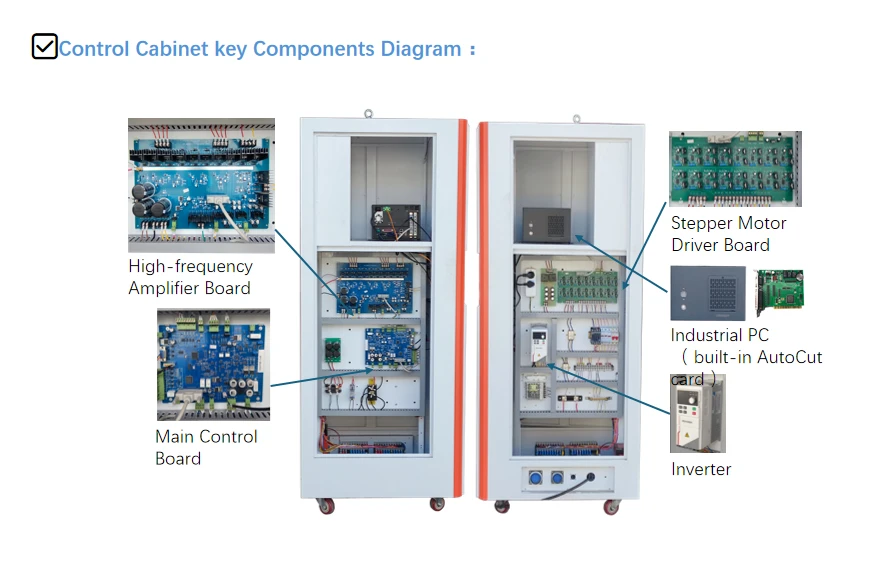

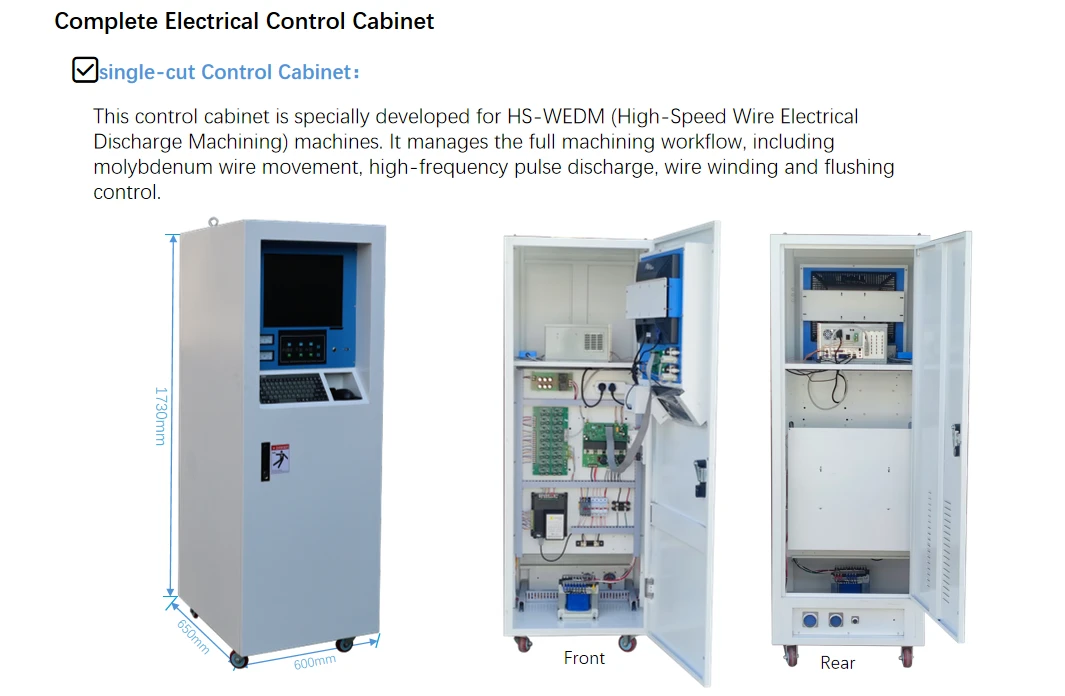

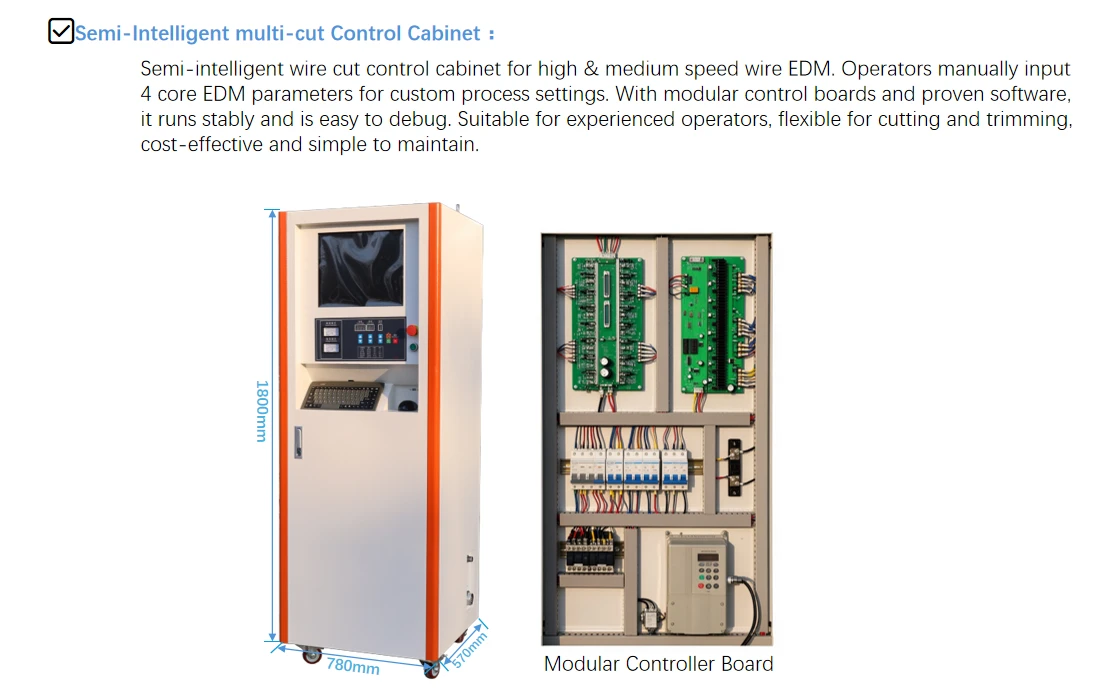

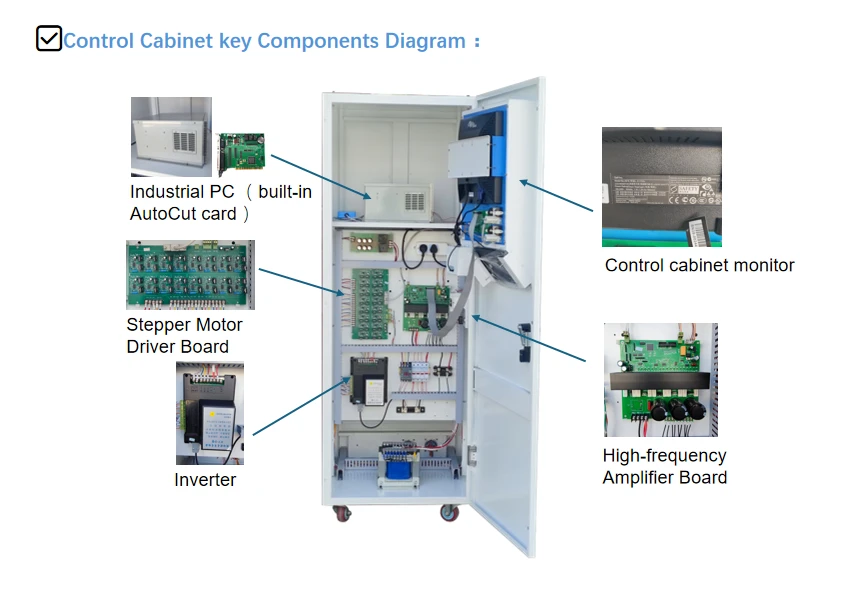

| Controlor | Cabinet de control vertical | |
| Platformă software | Windows XP | |
| Sistem de control | Tăiere-automat/Tăiere-win/X8/HL | |
| Afișare limbă | Chineză/engleză/rusă | |
| Monitorizați | LCD de 17 inchi | |
| Afișaj digital de citire | DRO axa XY (5μm) | |
| Instrucțiuni CNC | Cod ISO standard | |
| Tip transmisie | USB/LAN | |
